15EDGRH-3.5-08P-14-00Z(H)
Descripción

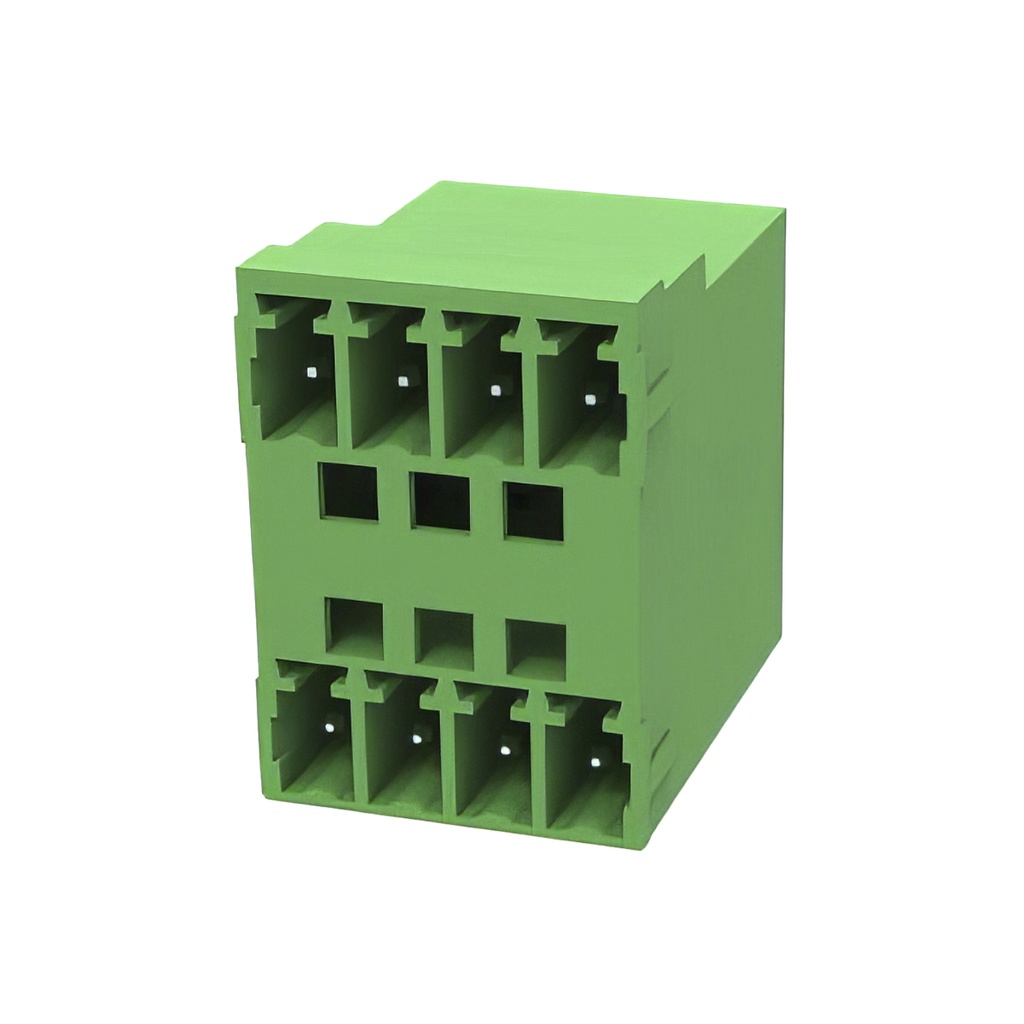

Bloque de terminales de conexión Inominal 12A Vnominal (III/2) 250V 4 Polos (pitch:3.81mm)
Fabricante Ref
15EDGRH-3.5-08P-14-00Z(H)
Fabricante
HARRIS
Categoría
Zócalo PCB
Estado de RoHS
Conforme a RoHS
ESPECIFICACIONES TÉCNICAS
Marca
DEGSON
COO
CHINA
Parámetros Eléctricos UL - V Nominal
300V
Parámetros Eléctricos IEC - V Nominal
250V
Número de contactos
8
Paso (Pitch)
3.5mm
Tipo de Conexión
Soldadura a PCB con Socket
Parámetros Eléctricos UL - Corriente Nominal
8A
Parámetros Eléctricos IEC - Corriente Nominal
12A
Género
Macho
Dirección de Conexión
0º
Rango de Temperatura de Ambiente
-40ºC~105ºC
Parámetros Eléctricos IEC - Tensión Nominal Transitoria
2.5KV
Empaquetado
Bolsa
Reach
Sí
INFORMACIÓN ADICIONAL
Bloque de terminales de conexión Inominal 12A Vnominal (III/2) 250V 4 Polos (pitch:3.81mm)
Processing notes |
|
| Process | Wave soldering/manual soldering |
| Electrical parameters UL | |
| Rated voltage (B) | 300V |
| Rated current (B) | 8A |
Electrical parameters IEC |
|
| Rated voltage | 250V |
| Rated current | 7A |
| Rated voltage(II/2) | 250V |
| Rated surge voltage(II/2) | 2.5KV |
Item properties |
|
| Connection direction | 0° |
| Type of installation | PCB welding |
| Pin arrangement | Double-row in a straight line |
| Pitch | 3.5mm |
| Number of potentials | 8 |
| Pluggable or not | Yes |
| Number of rows | 2 |
Material data |
|
| Environmental items | Compliant with REACH/RoHS |
| Contact material | Copper alloy |
| Contact zone metal surface | tin-plated |
| Insulation Materials | PA66 |
| Insulating material group | I |
| Flammability rating | UL94V-0 |
Mechanical tests |
|
| Test Specification | IEC60947/UL1059 |
Environmental data |
|
| Ambient temperature (operation) | -40ºC~105ºC (depending on derating curve) |
DOCUMENTACIÓN
Ficha técnica
92748-93223.pdfINFORMACIÓN DE COMPRA
