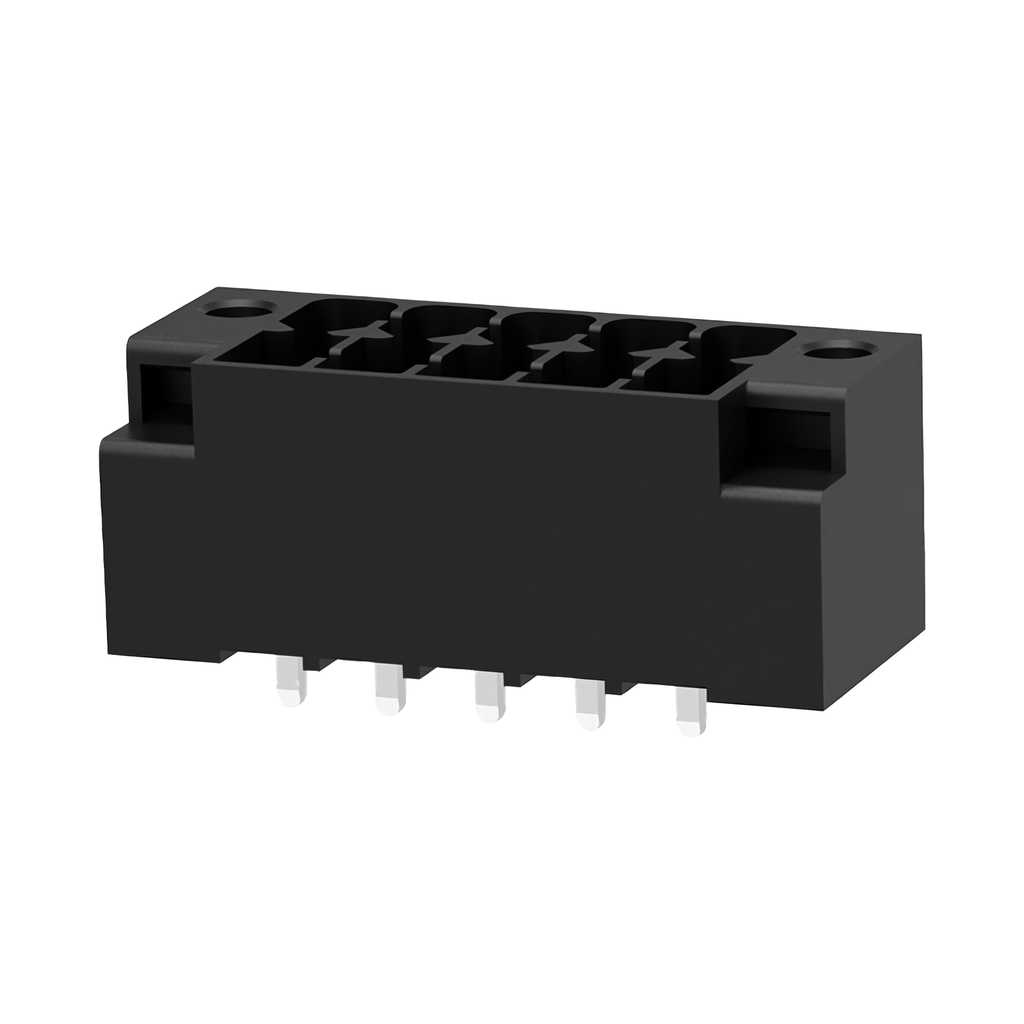

15EDGVHCM-THR-3.5-10P-13-00Z(H)
Descripción
Bloque de terminales de conexión Inominal 9.5A Vnominal (III/2) 200V 10 Polos (3.5mm)
Fabricante Ref
15EDGVHCM-THR-3.5-10P-13-00Z(H)
Fabricante
HARRIS
Categoría
Zócalo PCB
Estado de RoHS
Conforme a RoHS
ESPECIFICACIONES TÉCNICAS
Marca
DEGSON
COO
CHINA
Parámetros Eléctricos UL - V Nominal
300V
Parámetros Eléctricos IEC - V Nominal
200V
Número de contactos
10
Paso (Pitch)
3.5mm
Tipo de Conexión
Soldadura a PCB con Socket
Parámetros Eléctricos UL - Corriente Nominal
8A
Parámetros Eléctricos IEC - Corriente Nominal
9.5A
Género
Macho
Dirección de Conexión
90º
Rango de Temperatura de Ambiente
-30℃~120℃
Parámetros Eléctricos IEC - Tensión Nominal Transitoria
2.5KV
Empaquetado
Caja
Cantidad empaquetado de fábrica
1340
Reach
Sí
INFORMACIÓN ADICIONAL
Bloque de terminales de conexión Inominal 9.5A Vnominal (III/2) 200V 10 Polos (3.5mm)
Packaging information |
|
|
Type of packaging |
box-packed |
Processing notes |
|
|
Process |
Reflow soldering/wave soldering/manual soldering |
Electrical parameters UL |
|
|
Rated voltage (B) |
300V |
| Rated voltage (D) | 300V |
| Rated current (B) | 8A |
| Rated current (D) | 8A |
| Rated current (C) | 8A |
Electrical parameters IEC |
|
|
Rated voltage |
200V |
| Rated voltage(III/3) | 200V |
| Rated current | 9.5A |
| Rated voltage(III/2) | 200V |
| Rated voltage(II/2) | 400V |
| Rated surge voltage(III/3) | 2.5KV |
| Rated surge voltage(III/2) | 2.5KV |
| Rated surge voltage(II/2) | 2.5KV |
Item properties |
|
|
Connection direction |
90° |
| Type of installation | PCB welding |
| Pin arrangement | Double-row in a straight line |
| Pitch | 3.5mm |
| Number of potentials | 10 |
| Pluggable or not | Yes |
| Number of rows | 2 |
Material data |
|
|
Environmental items |
Compliant with REACH/RoHS |
| Contact material | copper |
| Contact point metal surface | tin-plated |
| Insulation Materials | High temperature resistant materials |
| Insulating material group | Ⅲa |
| Flammability rating | UL94V-0 |
Mechanical tests |
|
|
Test Specification |
IEC61984/ UL1059 |
Environmental data |
|
|
Relative humidity (storage/transport) |
30% ~ 70% |
| Ambient temperature (assembly) | -5℃~100℃ |
| Ambient temperature (operation) | -30℃~120℃(depending on derating curve) |
| Ambient temperature (storage / transport) | -40℃~70℃ |
DOCUMENTACIÓN
Ficha técnica
90721-91123.pdfINFORMACIÓN DE COMPRA
