Un inductor es un componente electrónico pasivo como las resistencias y los capacitores, conformado como una bobina de alambre con varias espirales de cable, que se encarga de almacenar la energía eléctrica del circuito en forma de campo magnético.

Estos se oponen a los cambios bruscos de la corriente que circula en su interior, por lo que, al intentar modificarla (por ejemplo, conectarla y desconectarla a una fuente de alimentación de corriente continua), esta intentará seguir manteniendo su condición anterior.

Ahora bien, una cosa que debes tener en cuenta es la ley de inducción de Faraday, la cual establece que: V(t)=dl/dt, siendo V la tensión en el componente, L la inductancia, y dl/dt la velocidad de cambio de transformación.

¿En qué consiste la inductancia?

Una vez conoces la fórmula recurrente en los inductores eléctricos, es de suma importancia que te familiarices con el término “inductancia”. Se trata de la oposición al cambio de la corriente que fluye por el interior del componente.

Su valor puede aumentar por tres motivos específicos: contar con una mayor área de sección transversal o menor longitud de bobina, mayor número de vueltas o mayor permeabilidad.

Valor de un inductor

¿Pensando en cómo calcular el valor de tu inductor eléctrico para comprar el que mejor se adapte a tus necesidades? Para ello, debes tener cuenta que existen dos valores a medir: la inductancia eléctrica y la tolerancia.

Para poder inspeccionar cuáles son los factores, debemos leer lo que significa cada banda del elemento:

• La primera (izq. a der.): Dígito más importante del inductor.
• La segunda: Segundo dígito más significativo.
• La tercera: Tercer dígito más significativo.
• La cuarta: Potencia de 10 elevada al color correspondiente y multiplicado por la 1ª, 2ª y 3ª banda.
• Quinta: Tolerancia del componente.

Además de lo ya mencionado, los inductores en electrónica cuentan con una serie de características técnicas fundamentales que permiten que estos realicen su función en el circuito de la manera más óptima posible. Hablamos de la permeabilidad magnética y el factor de calidad.

Por un lado, la permeabilidad magnética, la cual tiene gran influencia en el núcleo, es el factor que establece la mayor o menor sensibilidad de los campos magnéticos; por lo tanto, cuanto más grande sea, mayor es la inductancia del componente.

Por otro lado, el factor de calidad es la relación del valor de inductancia con el valor óhmico del material de la bobina.

Los inductores pueden diferenciarse dependiendo de una serie de factores: según el núcleo o soporte (de hierro, de aire o de ferrita), según la forma constructiva (solenoides y toroides), según la frecuencia de la corriente aplicada (alta o baja), según el recubrimiento (plástico, resina, metal, apantalladas…), según su valor (fijos o ajustables), y según el montaje (inserción y SMD).

No obstante, existen unos modelos específicos de los que hablaremos a continuación:

Solenoides: núcleo de aire y de ferrita

Se denominan solenoides a las bobinas que, por su diseño, generan un campo magnético de gran intensidad. Incluyen los generales, filtros o convertidores DC/DC, y sus valores oscilan entre los 1nH y los 15mH.

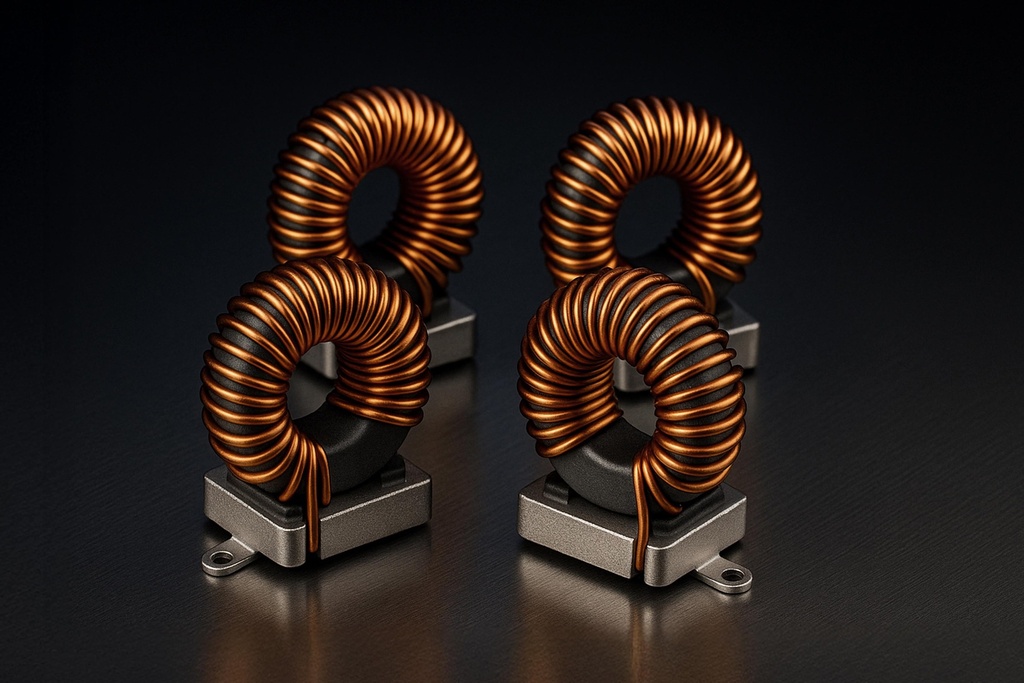

Toroides

La bobina toroidal es un hilo conductor por el que circula la corriente a través de espiras que envuelven un soporte en forma de círculo o anillo. Se utiliza para filtrar transitorios, y sus valores se encuentran entre 1uH a 30 mH.

Encapsulados o moldeados

Los inductores encapsulados o moldeados son aquellos cuyo hilo conductor se encuentra dentro de un molde cerrado para su mayor protección. Se usan como osciladores y filtros, y sus valores se encuentran entre 0,1uH y 1mH.

Chips

Son componentes pasivos de montaje superficial que se colocan durante el proceso de creación de este tipo de creaciones. Estos están disponibles en todos los tamaños y estilos de chip, y se utilizan para aplicaciones generales. Sus valores se encuentran de 1uH a 1mH.

Ajustables

Son aquellos usados tanto para osciladores y circuitos de RF, como de transmisores y receptores, y sus valores van desde 1nH a 7mH.
