Resistencias
Las resistencias eléctricas son uno de los componentes electrónicos pasivos más utilizados en todo tipo de circuitos, desde aplicaciones industriales y sistemas de potencia hasta dispositivos electrónicos de consumo. Su función principal es limitar el paso de corriente regulando así el funcionamiento del circuito.
Una resistencia eléctrica está diseñada para ofrecer una oposición al flujo de corriente y es un elemento clave para proteger componentes sensibles, ajustar señales, dividir tensiones o controlar la ganancia en etapas electrónicas.
Tipos de resistencias
En función de su construcción, aplicación y comportamiento, existen diferentes tipos de resistencias electrónicas:
Resistencias fijas
Tienen un valor óhmico determinado por el fabricante que no varía. Son las más comunes en circuitos electrónicos.
Resistencias variables
Permiten modificar manualmente su resistencia, como los potenciómetros o trimmers.
Resistencias dependientes de factores físicos
Cambian su resistencia en función de la temperatura (NTC, PTC), la luz (LDR) u otros parámetros.
También pueden clasificarse según su formato de montaje:

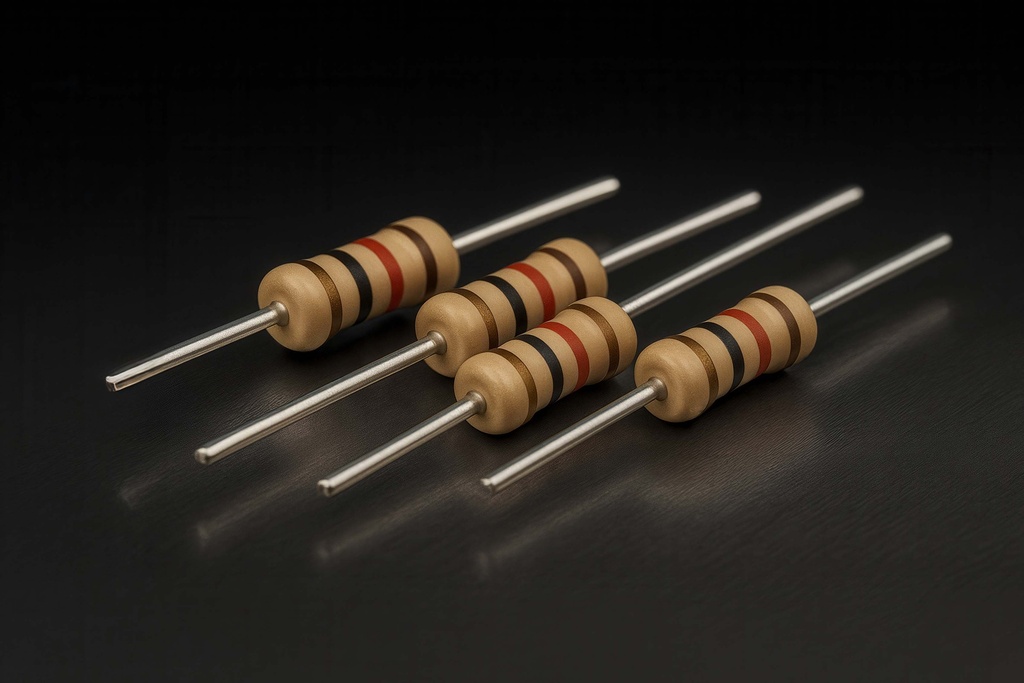

Resistencias de orificio pasante (THT)
Cuentan con terminales que se insertan en la placa PCB y se sueldan por la parte inferior. Se identifican mediante un código de colores que indica su valor óhmico, tolerancia y coeficiente térmico.
Resistencias SMD (Surface Mount Device)
Diseñadas para montaje superficial en placas electrónicas de alta densidad. Su valor se representa mediante un código numérico impreso de tres o cuatro dígitos.
Cómo leer el valor de una resistencia eléctrica
El valor de una resistencia eléctrica puede determinarse de diferentes maneras, dependiendo del tipo:
- En resistencias de orificio pasante, se emplea un código de bandas de colores. Cada color representa un número y se interpreta mediante una tabla estándar que define las cifras significativas, el multiplicador y la tolerancia.
- En resistencias SMD, se utiliza una numeración impresa. Por ejemplo, un código “102” equivale a 1.000 ohmios (10 × 10²). Si aparece “471”, indica 470 ohmios (47 × 10¹).
Las unidades más frecuentes son:
- Ohmios (Ω) para valores bajos
- Kilohmios (kΩ) = 1.000 ohmios
- Megaohmios (MΩ) = 1.000.000 ohmios
Aplicaciones de las resistencias eléctricas
Las resistencias están presentes en prácticamente cualquier sistema electrónico. Algunas de sus aplicaciones más habituales incluyen:
- Limitación de corriente en LED y otros dispositivos
- División de tensión en redes resistivas
- Filtros pasivos en circuitos analógicos
- Control de ganancia en amplificadores
- Protección y ajuste de sensores
- Cargas de prueba y simulación de condiciones de funcionamiento
Su fiabilidad, bajo coste y versatilidad hacen que las resistencias electrónicas sean esenciales en sectores como la automoción, telecomunicaciones, control industrial, medicina, domótica o energías renovables.
