DG500-5.0-03P-24-00Z(H)
Descripción

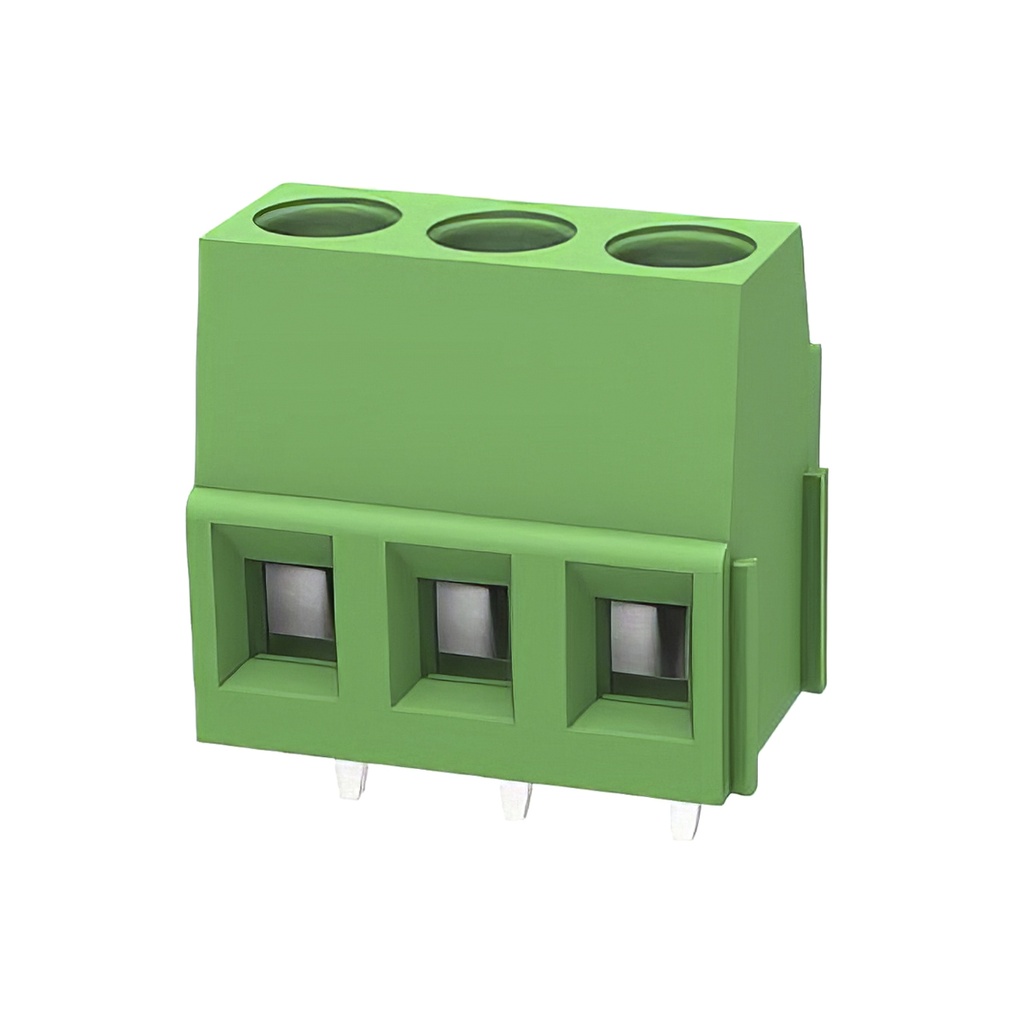

Bloque de terminales de PCB Inominal 18A Vnominal(III/2) 250V 3 Polos (pitch:5.0mm)
Fabricante Ref
DG500-5.0-03P-24-00Z(H)
Fabricante
HARRIS
Categoría
de Tornillo
Estado de RoHS
Conforme a RoHS
ESPECIFICACIONES TÉCNICAS
Marca
DEGSON
COO
CHINA
Parámetros Eléctricos UL - V Nominal
300V
Tamaño de Cable AWG
30~12AWG
Par de Torsión
0.5N.m
Parámetros Eléctricos IEC - V Nominal
250V
Número de contactos
3
Paso (Pitch)
5.0mm
Tipo de Conexión
Tornillo
Parámetros Eléctricos UL - Corriente Nominal
10A
Rosca de Tornillo
M3
Parámetros Eléctricos IEC - Corriente Nominal
18A
Género
Macho
Dirección de Conexión
0º
Rango de Temperatura de Ambiente
-40ºC~105ºC
Parámetros Eléctricos IEC - Tensión Nominal Transitoria
2KV
Empaquetado
Bolsa
Cantidad empaquetado de fábrica
300
Reach
Sí
INFORMACIÓN ADICIONAL
Bloque de terminales de PCB Inominal 18A Vnominal(III/2) 250V 3 Polos (pitch:5.0mm)
Process |
Wave soldering/manual soldering |
Connection capacity |
|
| Conductor cross section solid | 1.0~2.5mm² |
| Conductor cross section flexible | 1.0~2.5mm² |
| AWG | 30~12AWG |
| Torque | 0.5N.m |
| Strip length | 6mm |
Electrical parameters UL |
|
| Rated voltage (B) | 300V |
| Rated voltage (D) | 300V |
| Rated current (B) | 20A |
| Rated current (D) | 10A |
| Electrical parameters IEC | |
| Rated voltage | 250V |
| Rated current | 18A |
| Rated voltage(III/2) | 250V |
| Rated surge voltage(III/2) | 2KV |
Item properties |
|
| Connection direction | 0° |
| Type of installation | PCB welding |
| Pin arrangement | Single row in a straight line |
| Connection method | Screw connection |
| Screwdriver | Slotted screwdriver |
| screw thread | M3 |
| Pitch | 5mm |
| Number of potentials | 3 |
| Pluggable or not | no |
| Number of rows | 1 |
Material data |
|
| Environmental items | Compliant with REACH/RoHS |
| Contact material | Copper alloy |
| Contact point metal surface | tin-plated |
| Insulation Materials | PA66 |
| Insulating material group | I |
| Flammability rating | UL94V-0 |
Mechanical tests |
|
| Test Specification | UL1059/IEC60998 |
Environmental data |
|
| Ambient temperature (operation) | -40ºC~105ºC (depending on derating curve) |
DOCUMENTACIÓN
Ficha técnica
93218-93696.pdfINFORMACIÓN DE COMPRA
